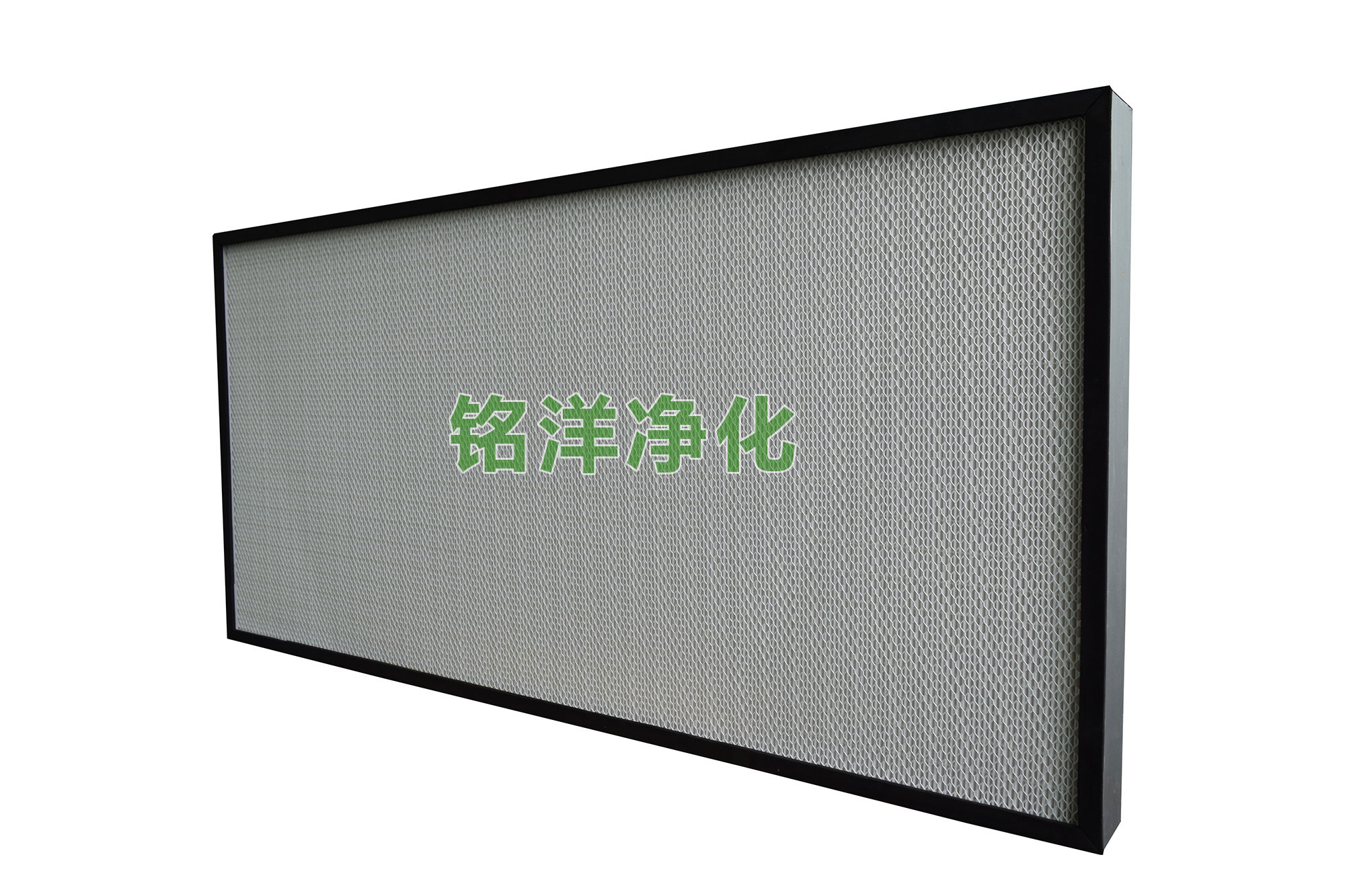

无隔板高效过滤器

产品简介:WuGe 无隔板高效过滤器具有阻力低,容尘量大,效率高等特点,选用名牌优质的玻纤过滤材料,产品出厂前逐台MPPS法扫描检测,并出具出厂检测报告和产品合格证。

产品详情

WuGe
无隔板高效过滤器

  无隔板高效过滤器是目前洁净工程中最常见的过滤器品种,在大多数工程中,无隔板高效过滤器已经代替了传统的隔板过滤器。
 选用国外名牌优质的玻纤过滤材料,严格的质量管理,洁净的生产环境,多年的制造经验,WuGe无隔板高效率过滤器能满足洁净工程高档次的要求。
在我司,所有WuGe高效过滤器在出厂前均经过逐台性能测试。一般情况下,采用欧洲的MPPS扫描法或美国规定的0.1- 0.2um扫描法进行扫描实验。
 激光粒子计数MPPS效率:99.95%,99.995%,99.9995%,99.99995%。过滤效率等级:H13,H14,U15,U16.
规格

型号

型号
Model

外形尺寸
Dimensions
W宽×H高×D深
mm

过滤面积m2
Net media

风速0.45m/s时阻力
Initial resistance
at0.45m/s,Pa

建议风量
Airflow
M3/h
WuGe 305×305 305×305×70 2.5 2.8 3.2 120 135 160 100~250
WuGe 305×610 305×610×70 5.0 5.6 6.4 120 135 160 300~500
WuGe 610×610 610×610×70 10.2 11.2 12.9 120 135 160 600~1000
WuGe 762×610 762×610×70 12.7 13.9 16.1 120 135 160 750~1250
WuGe 915×610 915×610×70 15.4 16.8 19.4 120 135 160 900~1500
WuGe 1220×610 1220×610×70 20.7 22.4 25.9 120 135 160 1200~2000
WuGe 305×305 305×305×90 3.2 3.5 4.1 85 100 120 100~250
WuGe 305×610 305×610×90 6.5 7.0 8.1 85 100 120 300~500
WuGe 610×610 610×610×90 13.1 14.1 16.5 85 100 120 600~1000
WuGe 762×610 762×610×90 16.2 17.7 20.7 85 100 120 750~1250
WuGe 915×610 915×610×90 19.7 21.3 24.8 85 100 120 900~1500
WuGe 1220×610 1220×610×90 26.5 28.5 33.1 85 100 120 1200~2000

效率规格对比


GU
Model

欧洲规格

MPPS效率
Efficiency

任意点描述
Local eff.

对应传统
0.3u m粒子效率
Eq.0.3u m eff.

对应美国标准
Ashrae 52.2p
H13 H13 ≥99.95% ≥99.75% ≥99.99%



MERV18



H14 H14 ≥99.995% ≥99.975% ≥99.999%



MERV19



U15 U15 ≥99.9995% ≥99.9975% ≥99.9999%



MERV20



U16 U15 ≥99.99995% ≥99.99975% ≥99.99999%



MERV20



液槽密封用刀型过滤器

  WuGe/K无隔板高效过滤器的过过滤性能与平板型WuGe相同,只是边框(含刀口)的厚度为105mm而不是70mm,长寿命WuGe/K的边框的厚度为125mm(含刀口)而不是90mm。
 不同的用户对液槽密封系统的模数尺寸定义不同,一种是高效过滤器断面尺寸不变,如1220x610mm,液槽的分割尺寸略大些。另一种将液槽模数定为1220x610mm,而将过滤器的实际尺寸略微缩小, 1195x595mm。对于后一种情况,订货时。应标明过滤器实际尺寸,如:WuGe/K1195x610-H13.
过滤风量

  单向流(又称“层流”)洁净室的平均风速控制在0.25~0.45m/s之间。国外标准常规定,高效过滤器的试验风速为0.45m/s之间。英制为90fpm(立方英尺/分钟)。此时,一只 610x610mm过滤器的过滤风量为603M3/h.
  对于非单向流(又称“乱流”,“稀释流”)洁净系统,过滤风速要大些,常控制在0.5-0.8m/s之间,此时一只为610x610mm过滤器的过滤风量为670-1100M3/h.
传统上,规定高效率过滤器的初阻力≤250Pa(≤1"WG)。由此,习惯上曾将610x610mm传统有隔板高效过滤器的额定风量定为500cfm (立方英尺/分钟)和1000cfm ,相当于850M3/h和1700M3/h。
  传统有隔板过滤器的深度有150mm和292mm两种,额定风量500cfm对应深度为1500mm的过滤器,1000cmf对应292mm的过滤器。

液槽密封用刀型过滤器

  WuGe/K无隔板高效过滤器的过过滤性能与平板型WuGe相同,只是边框(含刀口)的厚度为105mm而不是70mm,长寿命WuGe/K的边框的厚度为125mm(含刀口)而不是90mm。
不同的用户对液槽密封系统的模数尺寸定义不同,一种是高效过滤器断面尺寸不变,如1220x610mm,液槽的分割尺寸略大些。另一种将液槽模数定为1220x610mm,而将过滤器的实际尺寸略微缩小, 1195x595mm。对于后一种情况,订货时。应标明过滤器实际尺寸,如:WuGe/K1195x610-H13.

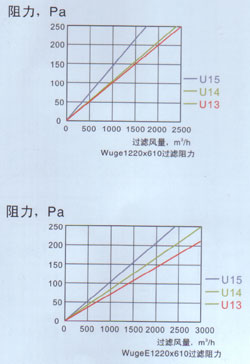

高效过滤器的阻力

  在迎面风速≤1m/s的范围内,过滤器的阻力与过滤器风速和风量近似呈正比关系。例如,WuGe610x610-H14过滤器在0.45m/s(风量610M3/h)的阻力为130Pa,当实际设计风量为800M3/h时,阻力 约为185Pa,当实际设计风量为800M3/h时,阻力约为185Pa;若允许250Pa的除阻力,对应的过滤风量为1150M3/h

预过滤器与高效过滤的使用寿命

  未端高效过滤器的使用寿命只要取决于空调系统中预过滤器的友劣。
 对用户来说,高效过滤器本身不算贵,但更换高效过滤器的费用会很惊人,诸如停产损失、调试费用、检测费用、误操作风险。因此,要选择好的预过滤器,以求高效过滤器有尽可能长的使用寿命。
 是一般场合,为了保证高效过滤器的使用寿命足够长,预过滤器的效率规格不应低于F8(美国Ashrae比色法90~95%)若未端过滤器的效率规格为U15或更高,预过滤器的效率的至少应达到H10。
 当然,采用过滤面积大的过滤器的也可以有效的延长使用寿命。
扫描检验

  高效过滤器的传统检验方法,是在过滤器的上下游各取一个采样点,根据这两点的数据确定过滤器效率。对于效率很高的过滤器,任何微小漏风都可能使用整个工程失败,因此, 传统的总效率试验方法难以满足今天的要求。
 目前国际流行的测试方法,是使用激光粒子计数器,对过滤器进行全平面扫描。欧洲规定采用MPPS扫描法,即扫描测量最容易穿透的粒子,该粒子的粒径一般在0.1-0.25um之间;美国
 规定扫描粒径0.1-0.2um。中国尚未制订相应的扫描试验标准,我公司目前暂参照欧洲标准对所有WuGe系列无隔板高效过滤器进行扫描试验。
